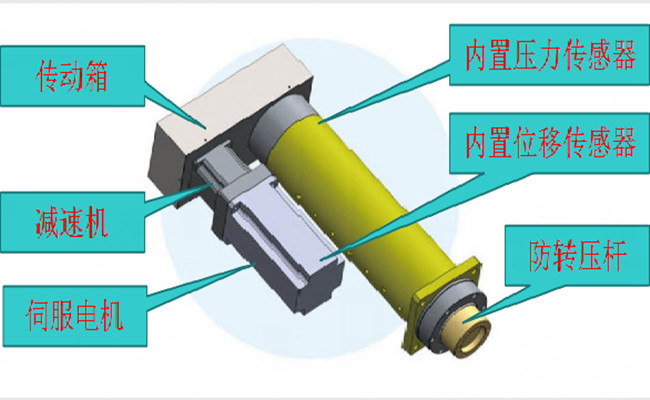

伺服电缸主要结构部件介绍

鑫台铭伺服压力机的伺服电缸主要部件介绍：

1、伺服电机。

2、传动机构。

依据传动的方便性一般选择同步带传动，特殊要求选择齿轮传动。

注意：齿轮传动噪音大，加工精度高，可传递的扭矩大。

3、驱动方式

通常选择滚珠丝杆，丝杆直径为¢20、¢25、¢32、¢40、¢50，¢60,¢80导程为5mm、6mm、10mm、20mm 50mm。

4、轴承装置

由于电缸主要承受轴向力，轴承理想的选择是平面轴承+深沟球轴承，其次是角接触球轴承。

5、导向装置

主要是出力轴运动时的导向，以及防止旋转的导向。

6、称重传感器

依据要求的压装力选择，有0.5T、1T、2T、3T、5T、8T、10T、15T、20T。

7、极限位置感应装置

通常选择接近开关或者磁感应开关。
